Автоматична машина за горещо щамповане и щанцоване

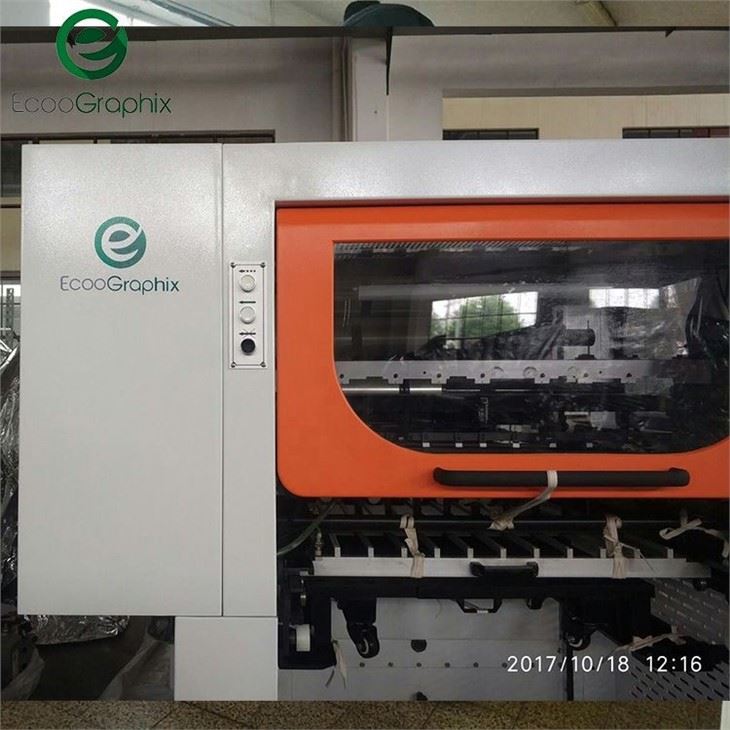

Automatic Foil StampingDie-Cutting Machine EcooGraphix TDS790

За щамповане с фолио, щамповане и щанцоване

Автоматичните машини за щамповане обикновено се използват за общо опаковане, като горещо щамповане на етикети, горещо щамповане на карти, горещо щамповане на хранителни опаковки и др.

Автоматичната машина за щамповане TDS790 е един от най-продаваните-продукти, особено в Европа. Като Обединеното кралство, Унгария, Румъния, Хърватия, Португалия, България и Чехия.

Автоматична машина за печат с горещо фолио TDS790 е много стабилна машина и първата й версия е проектирана преди 20 години. Досега сме продали повече от 300 автоматични машини за щамповане по целия свят.

Използва се за автоматично щамповане на ролков материал, след печат, ламиниране. Подходящ за производство на хартиени кутии, хартиени чаши, опаковъчни етикети, картонени щампи, преносими хартиени торби, хартиени капаци, PVC, различни пластмаси и др.

1. Основни характеристики:

1) Трансмисията на главния модул приема внесено управление на честотен преобразувател на климатика, стартирането{1}}включването и спирането на машината се управляват чрез внесен въздушен съединител.

2) Работата на цялата машина се управлява от PLC. Чрез сензорния-екран на интерфейса, следящ състоянието на машината, индикациите за неизправности и съответните начини за тяхното разрешаване, операцията е по-удобна за-потребителя.

3) Независимото регулиране на температурата за всяка зона на нагряване прави работната температура на машината по-равна и стабилна. Функцията на предварителното{1}}подгряване може значително да подобри ефективността на работа.

4) С CE сертификат.

2. Спецификации:

3.Uгниди на оборудването

● Complete lost -sheets control throughout the entire machine

● One pro-face self diagnostic touch screen for die cutting functions

● One pro-face touch screen for hot stamping functions CE certified

●  CE standard safety systems for safe operation

●  Emergency stop at arm length

Характеристика:

1. Предоставя точен, регулируем отпечатък за щамповане с фолио, щамповане и щанцоване

2. Две хоризонтални подаващи фолио с кръстосано изтегляне са напълно програмируеми, за да осигурят максимална гъвкавост и отлична икономия на фолио

3. Системата за въздушно взривяване помага за отделянето на фолиото от запаса при критични работни места

4. Регулиране на микрометъра на страничния водач и предния водач

5. Регулируемо задържане на отпечатъка

6. Основата с пчелна пита е удобна за зареждане

7. Детектор за пропуснати листове

8. 4 отоплителни зони с цифрово управление

9. 24-часов подгряващ уред

10. Система за управление със сензорен екран HMI, PLC и серво система.

1)Хранилка

● Air blower pressing foot at feeder head

● Two lift and Two forward suckers with angle adjustment

● Non-stop feeder with automatic pile lift

● Side adjustment of pallet table by handwheel

● Electrical double sheet control

● Feeding speed adjusting device

● Three-line system on feeding table for purpose of synchronizing between feeder and main unit for different sheet size. The changeover is realized by means of three-gear mechanism.

● Side lays on both sides push and pull changeable

●  Four individually adjustable front lays.

● Four electronic front lay controls by means of four photoelectric sensors

● Upper and lowest position limit switch for feeding pile

2)Секция за щанцоване

● Precision worm gear crank toggle driving system to ensure smooth and dynamic lower platen movement

● Precision stationery upper platen

● Optional 4 plus 1m cutting plate

● Chase locking by hand

● Pneumatic clutch/brake for main drive system

● Motorized automatic impression adjustment

● high precision alloy gripper bar

● Reasonable gap on two ends of gripper bar to realize good gripper bar registration at positions of gripping sheet and before die cutting by means of front and back clamper-lays.

● High quality gripper bar driving chain

● State-of-the-art 2 cam index gripper bar driving system to ensure smooth and precise gripper bar intermittent movement

● Torque limit safety clutch to protect the index driving system in case of gripper bar crash

● Double cam driven gripper opener and front lay swing frame with position restore spring for smooth and accurate sheet register and take off

● Air blasting nozzle bar for stretching the thin paper before die cutting

3)Система за щамповане с фолио

§ Five servo motor driven foil pulling shafts each individually programmable for short and long foil stepping. 3 shafts in longitudinal directions; 2 shafts in transversal direction.

§ Stamping console with industrial pc, Pro-Face touch screen and 8 thermometers for foil setting and temperature control with machine pre-heating timer

§ To 3 foil pulling shafts in longitudinal direction, waste foil is rewound through three tension adjustable torque motors

§ To 2 foil pulling shafts in transversal direction, waste foil is rewound by means of timing belts driven by foil pulling servo motors

§ Heating base with 8 heating zone each temperature individually adjustable

§ 24 hours preheating device

§ Warning system for foil length

§ Foil separating air blaster with air volume, blasting strength per zone and starting and ending time adjustment

§ Thin paper stretching air blaster with air volume, blasting strength per zone and starting and ending time adjustment

4)Раздел за доставка

● Non-stop delivery by means of steel barrier. This barrier moves into the delivery to catch the arriving sheets during the pile exchange

● Air blower bar to press down the sheets

● Rare and side joggers with easy position adjustment

● Main chain tensioning device

4. За нашата фабрика

EcooGraphix TDS790 се произвежда от водещото производство в Китай, което има дълга история повече от 90 години. Това е първата фабрика, която произвежда и доставя машини за щанцоване, щамповане на фолио и автоматично лепене. Има хиляди машини за щанцоване, инсталирани по целия свят. И два модула EcooGraphix TDS790 бяха инсталирани в Унгария през 2017 г.

5.Инсталации:

6.КачествоCконтрол

Професионален контролен отдел, който отговаря за всички машини.

Пълен списък за проверка, включително механично и електрическо откриване на машината.

Строг стандарт за регистрация и над 24 часа непрекъснато-работи на всяка машина.

Follow the policy of 'One person responsible for one machine' ,'Claim responsibility if machine has assemble problem'.

7.Обслужване

Всички наши техници имат над 10-20 години опит.

Богат опит в монтажа, ремонта и поддръжката в чужбина.

Служители за следпродажбени услуги{0} Whatsapp/Wechat на линия 24/7.

Гаранция за предоставяне на следпродажбено{0}}обслужване за всяка машина за цял живот.
